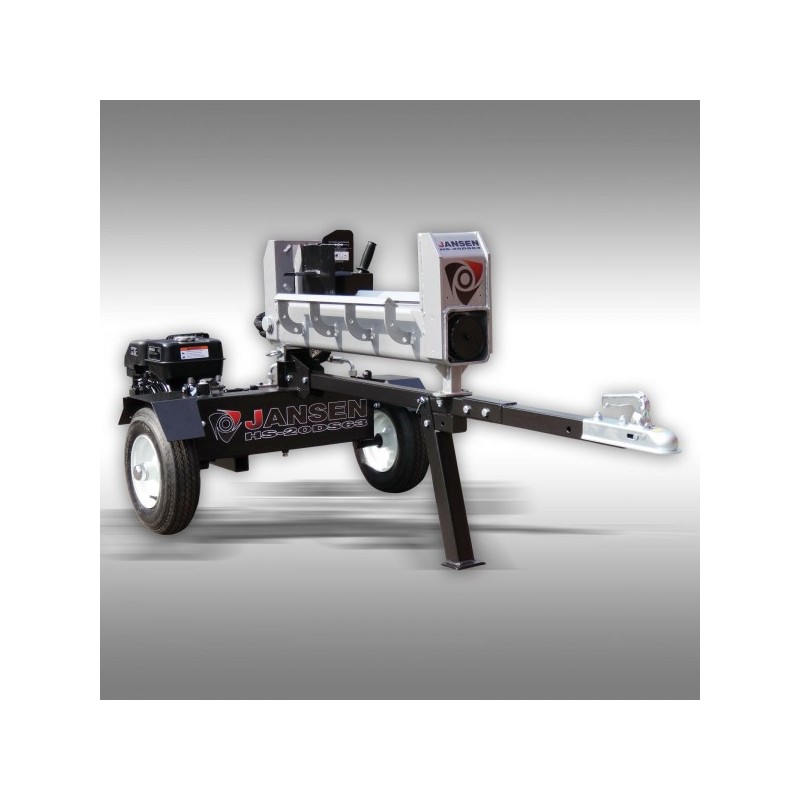

Fendeuse à bois double JANSEN® HS-20DS63 – Force de fendage de 20/17 t, 60 cm et moteur KOHLER de 6,5 PS

La JANSEN® HS-20DS63 est une fendeuse à bois double exceptionnellement efficace, car elle utilise les deux sens de déplacement du vérin hydraulique pour fendre le bois. En phase d’avance, une puissante force de fendage de 20 tonnes est disponible, et en phase de retour, 17 tonnes supplémentaires.

Cela élimine le retour à vide habituel des fendeuses à bois classiques. Alors que d’autres machines doivent d’abord revenir en arrière sans fournir de puissance après une opération de fendage, la HS-20DS63 permet de continuer à fendre directement du côté opposé.

Il en résulte un déroulement particulièrement fluide des opérations lors de la préparation du bois de chauffage. L’entraînement est assuré par un moteur à essence KOHLER 4 temps OHV de haute qualité développant 6,5 CV / 4,8 kW.

Aperçu rapide – Les principaux avantages

• Fendeuse double – fend en course avant et en course arrière
• Pression de fendage en course avant : 20 tonnes
• Pression de fendage en retour : 17 tonnes
• Pas de retour à vide improductif
• Longueur maximale de fendage : environ 60 cm
• Moteur à essence KOHLER 4 temps OHV de 6,5 PS / 4,8 kW
• Course rapide du cylindre d’environ 7 secondes
• Conception horizontale avec une surface d’appui du bois d’environ 65 cm de haut
• Pression de fendage mesurée directement au niveau du coin de fendage
• Coin de fendage déjà monté
• Croix de fendage supplémentaire fournie
• Débit hydraulique d’environ 38,6 l/min
• Pression hydraulique de 240 bars
• Timon et dispositif d’attelage
• Pneus de 10 pouces
• Poids de la machine d’environ 180 kg, hors liquides

Fendeuse double – Fendre le bois dans les deux sens

La caractéristique la plus importante de la JANSEN® HS-20DS63 est son principe de fendeuse double particulier.

Le vérin hydraulique ne fonctionne pas uniquement dans un sens. Des zones de travail sont présentes des deux côtés, ce qui permet de fendre le bois aussi bien en avance qu’en recul.

• Avance : jusqu’à 20 tonnes de pression de fendage
• Retour : jusqu’à 17 tonnes de pression de fendage

Après la première opération de fendage, il n’est donc pas nécessaire d’attendre que le vérin revienne en position de repos sans fournir d’effort. Au lieu de cela, la pièce de bois suivante est directement fendue du côté opposé.

Ce concept permet un déroulement très continu du travail, notamment lors du traitement de grandes quantités de bois de chauffage.

20/17 tonnes de pression de fendage effectivement mesurée

La pression de fendage de nos fendeuses de bois est mesurée directement au niveau du coin de fendage. Les 20 tonnes en course d’avance et 17 tonnes en course de retour indiquées se rapportent donc à la pression de fendage effectivement exercée sur l’outil.

Cela garantit ainsi, des deux côtés de la fendeuse double, d’importantes réserves de puissance pour différents morceaux de bois.

Seulement environ 7 secondes par course du vérin

Le système hydraulique performant permet un déroulement rapide des mouvements. Pour effectuer une course complète, le vérin ne nécessite qu’environ 7 secondes.

Associé au principe de fendage des deux côtés, cela donne lieu à un processus particulièrement efficace : poser le bois, le fendre et effectuer immédiatement le cycle de fendage suivant du côté opposé.

Le système hydraulique fonctionne avec un débit d’environ 38,6 litres par minute et une pression hydraulique de 240 bars.

Longueur maximale de fendage d’environ 60 cm

La JANSEN® HS-20DS63 traite des morceaux de bois d’une longueur allant jusqu’à environ 60 cm.

La fendeuse double est ainsi adaptée aux longueurs typiques du bois de chauffage et offre suffisamment d’espace pour les pièces de bois les plus diverses lors de la préparation du bois de chauffage.

Conception horizontale avec une hauteur de travail confortable

La HS-20DS63 est conçue comme une fendeuse de bois horizontale. Le support à bois se trouve à une hauteur d’environ 65 cm.

Le bois est ainsi positionné à une hauteur de travail agréable. Parallèlement, la conception horizontale permet le fonctionnement caractéristique en double fendage des deux côtés du vérin hydraulique.

Moteur à essence KOHLER de 6,5 PS

L'entraînement est assuré par un moteur à essence KOHLER 4 temps OHV de haute qualité, d'une puissance de 6,5 PS ou 4,8 kW.

Le moteur est démarré à l’aide d’un démarreur à câble fiable, ce qui rend la fendeuse de bois indépendante de toute alimentation électrique.

Le réservoir a une capacité d’environ 3,6 litres d’essence ordinaire. La consommation est d’environ 1,0 à 1,2 litre par heure.

KOHLER – une technologie de moteur éprouvée

KOHLER s'appuie sur une longue tradition dans la construction de moteurs et compte parmi les fabricants renommés de petits moteurs destinés aux machines de jardinage, d'aménagement paysager et de travail.

Le moteur à essence 4 temps OHV utilisé dans la JANSEN® HS-20DS63 offre, avec ses 6,5 PS, la puissance nécessaire au système hydraulique de la fendeuse double.

Coin de fendage et croix de fendage inclus

Le JANSEN® HS-20DS63 est livré de série avec un coin de fendage monté. Celui-ci mesure environ 20 cm de longueur et environ 15 cm de hauteur.

De plus, une croix de fendage est fournie. Celle-ci s’enfile simplement sur le coin de fendage existant et élargit les possibilités de traitement du bois de chauffage.

Mobile sur le terrain

Le modèle HS-20DS63 est équipé d’un timon avec dispositif d’attelage ainsi que de pneus de 10 pouces. Cela permet de déplacer facilement cette machine d’environ 180 kg vers un autre lieu de travail sur un terrain adapté.

La vitesse maximale de traction est de 25 km/h.

Important : la fendeuse de bois n’est pas homologuée pour la circulation routière et ne doit pas être tractée derrière une voiture sur la voie publique allemande.

Pour le transport sur la voie publique, la machine peut par exemple être chargée sur une remorque à l’aide de rampes adaptées, puis correctement arrimée.

Caractéristiques techniques

• Modèle : JANSEN® HS-20DS63
• Type : fendeuse à bois horizontale double
• Moteur : moteur à essence KOHLER 4 temps OHV
• Puissance moteur : 6,5 PS / 4,8 kW
• Carburant : essence ordinaire
• Capacité du réservoir : environ 3,6 litres
• Consommation : environ 1,0 - 1,2 l/h
• Démarreur : démarreur à câble
• Pression de fendage à l'aller : 20 tonnes
• Pression de fendage au retour : 17 tonnes
• Pression de fendage : valeur mesurée directement au niveau du coin de fendage
• Longueur maximale de fendage : environ 60 cm
• Vitesse du vérin pour un cycle complet : environ 7 secondes
• Débit hydraulique : environ 38,6 l/min
• Pression hydraulique : 240 bars
• Cale de fendage : environ 20 cm de long, fournie
• Hauteur de la cale de fendage : environ 15 cm
• Croix de fendage : fournie
• Pneus : 10 pouces
• Vitesse de traction max. : 25 km/h
• Hauteur de la surface d'appui du bois : environ 65 cm
• Dimensions en configuration montée : env. 228 x 102 x 100 cm (L x l x H)
• Poids : env. 180 kg sans liquides
• Dimensions de l'emballage : env. 133 x 80 x 59 cm (L x l x H)
• Poids avec emballage : env. 221 kg
• Quantité d’huile moteur : env. 1 litre
• Huile moteur recommandée : 10W40 ou 15W40
• Huile hydraulique pour le premier remplissage : env. 15 litres
• Huile hydraulique recommandée : HLP46

Contenu de la livraison

• Fendeuse à bois double JANSEN® HS-20DS63
• Moteur à essence KOHLER 6,5 PS
• Coeur de fendage monté
• Croix de fendage supplémentaire
• Timon avec dispositif d'attelage
• Mode d'emploi en allemand

Livraison et montage

Le JANSEN® HS-20DS63 est livré bien emballé et démonté dans une caisse en bois solide.

Il faut prévoir environ 3 à 4 heures pour le montage final. En raison du poids de certains composants, nous recommandons d’effectuer le montage à deux personnes.

Un mode d’emploi en allemand est fourni avec l’appareil. Si vous avez des questions lors du montage ou de la mise en service, n’hésitez pas à nous contacter par téléphone.

Pour la première mise en service, vous aurez besoin de :

• environ 15 litres d’huile hydraulique de classification HLP46
• environ 1 litre d’huile moteur
• Huile moteur de classification 10W40 ou 15W40
• Essence ordinaire

FAQ – Questions fréquentes sur le JANSEN® HS-20DS63

Qu’est-ce qu’une fendeuse à bois double ?

Réponse : Avec le JANSEN® HS-20DS63, le fendage du bois est possible aussi bien en phase d’avance qu’en phase de retour du vérin hydraulique. Cela permet d’éviter le retour à vide improductif habituel sur les fendeuses à bois classiques.

Quelle est la force de fendage ?

Réponse : Le HS-20DS63 atteint une pression de fendage de 20 tonnes en phase d’avance et 17 tonnes en phase de retour.

Comment la pression de fendage est-elle mesurée ?

Réponse : La pression de fendage indiquée est mesurée directement au niveau du coin de fendage.

Quelle est la longueur maximale du bois pouvant être fendu ?

Réponse : La longueur maximale de fendage est d’environ 60 cm.

À quelle vitesse fonctionne le vérin ?

Réponse : Une course complète du vérin hydraulique dure environ 7 secondes.

Quel est le moteur installé ?

Réponse : Le JANSEN® HS-20DS63 est entraîné par un moteur à essence KOHLER 4 temps OHV de 6,5 PS / 4,8 kW.

Une croix de fendage est-elle fournie ?

Réponse : Oui. Outre le coin de fendage monté, une croix de fendage supplémentaire est fournie.

À quelle hauteur se trouve la surface d'appui du bois ?

Réponse : La surface d'appui du bois se trouve à une hauteur d'environ 65 cm.

Quel est le poids de la fendeuse à bois ?

Réponse : Le poids de la machine est d'environ 180 kg hors liquides. Le poids, emballage compris, est d'environ 221 kg.

La fendeuse à bois peut-elle être tractée sur la voie publique ?

Réponse : Non. La machine n’est pas homologuée pour la circulation routière. Le timon de remorquage fourni est destiné au déplacement sur un terrain adapté.

Quelle huile hydraulique faut-il utiliser ?

Réponse : Pour le premier remplissage, il faut environ 15 litres d’huile hydraulique de classification HLP46.

Quelle huile moteur faut-il utiliser ?

Réponse : Il faut environ 1 litre d’huile moteur. Nous recommandons une huile multigrade de classification 10W40 ou 15W40.

Combien de temps dure le montage final ?

Réponse : Il faut prévoir environ 3 à 4 heures pour le montage final. En raison du poids des pièces, nous recommandons de procéder au montage à deux personnes.

Service après-vente et approvisionnement en pièces de rechange

Pour nos machines JANSEN®, nous vous proposons un approvisionnement fiable en pièces de rechange et une assistance compétente assurée par notre atelier spécialisé.

En cas de questions ou de problèmes, nous sommes à votre disposition par téléphone. Chez nous, vous êtes en contact avec des interlocuteurs compétents et non avec un centre d’appels anonyme.

Conclusion – double sens de fonctionnement pour un fendage efficace

Le JANSEN® HS-20DS63 se distingue fondamentalement des fendeuses à bois classiques par son principe de double fendage : une force de fendage de 20 tonnes en avance et de 17 tonnes en retour garantit une utilisation productive des deux sens de mouvement du vérin hydraulique.

La course rapide du vérin d’environ 7 secondes, la longueur maximale de fendage d’environ 60 cm, le puissant moteur à essence KOHLER de 6,5 PS et la conception horizontale avec un support à bois d’environ 65 cm de hauteur garantissent un processus de travail bien pensé pour la préparation du bois de chauffage.

Avec le coin de fendage et la croix de fendage supplémentaire inclus dans la livraison, vous disposez d’une fendeuse de bois puissante dont l’avantage particulier réside clairement dans la fendage dans les deux sens sans retour à vide improductif.
